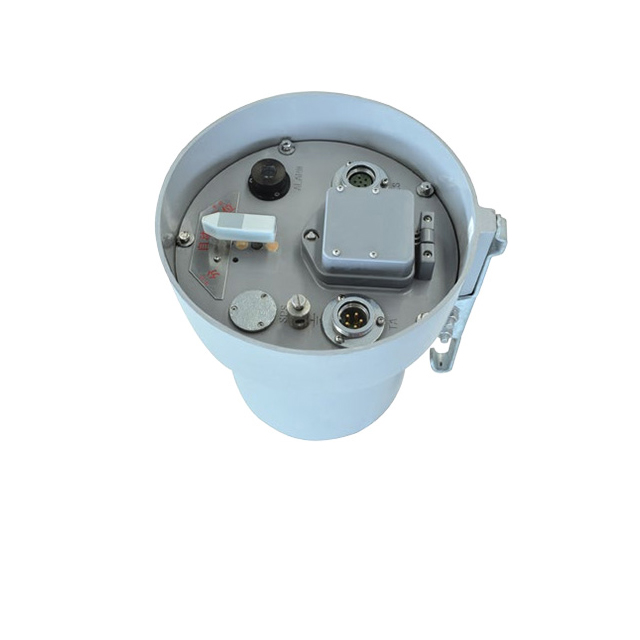

產品概述
? 架空“三遙”終端即饋線終端，安裝在配電網架空線路桿塔等處的配電終端，與開關配合實時配電系統的運行監測，完成數據采集、線路保護、 開關控制和與主站通信等功能，為配電網的實時監控和調度提供技術支撐。既可以與主站配合實現集中式 FA 功能，可與上下級的終端配合實現分布式FA功能。
性能特點
三遙功能
保護功能
智能分布式邏輯功能
遠方/ 本地操作
電源功能
通信功能
狀態指示
數據處理功能
故障監測
? 架空“三遙”終端即饋線終端，安裝在配電網架空線路桿塔等處的配電終端，與開關配合實時配電系統的運行監測，完成數據采集、線路保護、 開關控制和與主站通信等功能，為配電網的實時監控和調度提供技術支撐。既可以與主站配合實現集中式 FA 功能，可與上下級的終端配合實現分布式FA功能。
三遙功能
保護功能
智能分布式邏輯功能
遠方/ 本地操作
電源功能
通信功能
狀態指示
數據處理功能
故障監測
產品功能
三遙功能：遙測、遙信、遙控;
保護功能：三相三段式過流保護功能、零序保護功能、 重合閘及閉鎖重合閘功能;
智能分布式邏輯功能：實現區段就地清除故障、自動隔 離故障、自動轉移供電、非故障段自動恢復供電; 邏輯 手動、自動復歸等功能;
遠方/ 本地操作：遠方/ 本地合分閘操作互為閉鎖，控 制出口由軟、硬壓板投退控制;
電源功能：雙路電源切換，交流失電時，自動無縫投切 到后備電源供電，同時對后備電源實現自動管理（電池 活化、告警、保護）功能;
通信功能：多個網絡口和串行口，支持多種通信規約;
狀態指示：有明顯的運行、通信、線路故障等就地狀態 指示信號;
數據處理功能：主站上送數據的任意配置、組合; 配變 負載率、三相不平衡、遙測越限、極值、合格率統計等;
故障監測：故障指示器信號接收、轉發；配合可變負荷 柜判斷單相接地故障
技術參數
|
遙 測 |
|
|
額定電壓 |
AC220V/100V，精度≤ 0.5% |
|
額定電流 |
5A/1A，精度≤ 0.5% |
|
功率（有功、無功、功率因數） |
≤ 1% |
|
直流電壓 |
精度≤ 0.2% |
|
遙 信 |
|
|
遙信電源 |
DC24V/DC48V 自適應 |
|
SOE 分辨率 |
≤ 2ms |
|
軟件防抖時間 |
0-65535ms 可設 |
|
單 / 雙點遙信可任選 |
|
|
遙 控 |
|
|
輸出方式 |
空接點輸出,脈沖量 1-65535ms 可設 |
|
觸點容量 |
交流 250V/5A、直流 80V/2A 或直流 110/0.5A 純電阻負載 |
|
觸點壽命 |
通、斷≥ 105 次 |
